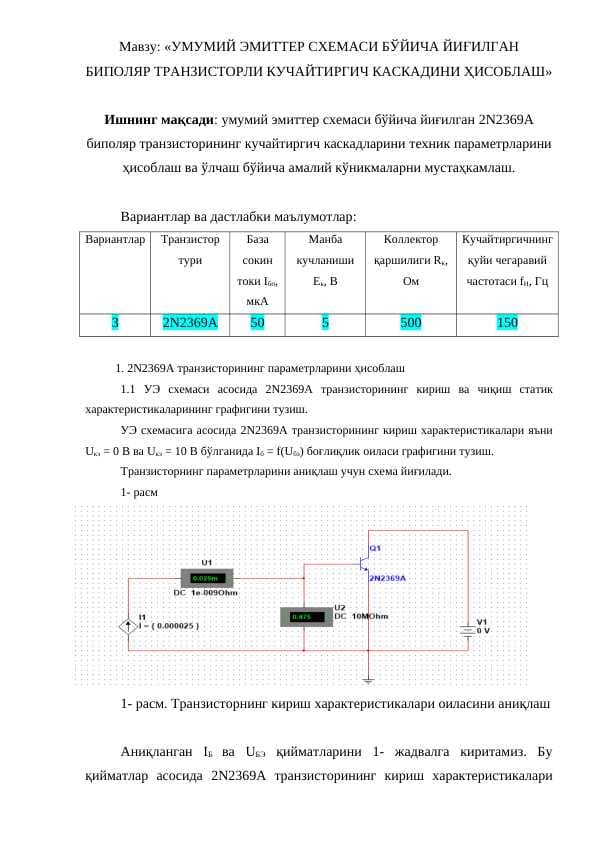

УМУМИЙ ЭМИТТЕР СХЕМАСИ БЎЙИЧА ЙИҒИЛГАН БИПОЛЯР ТРАНЗИСТОРЛИ КУЧАЙТИРГИЧ КАСКАДИНИ ҲИСОБЛАШ Ишнинг мақсади : умумий эмиттер схемаси бўйича йиғилган 2N2369A биполяр транзисторининг кучайтиргич каскадларини техник параметрларини ҳисоблаш ва ўлчаш бўйича амалий кўникмаларни мустаҳкамлаш. Вариантлар ва дастлабки маълумотлар: Вариантлар Транзистор тури База сокин токи Iбп, мкА Манба кучланиши Ек, В Коллектор қаршилиги Rк, Ом Кучайтиргичнинг қуйи чегаравий частотаси fН, Гц 3 2N2369A 50 5 500 150 1. 2N2369Aтранзисторининг параметрлариниҳисоблаш 1.1 УЭ схемаси асосида 2N2369A транзисторининг кириш ва чиқиш статик характеристикаларининг графигини тузиш. УЭ схемасига асосида 2N2369Aтранзисторининг кириш характеристикалари яъни Uкэ = 0 В ва Uкэ = 10 В бўлганида Iб = f(Uбэ) боғлиқлик оиласи графигини тузиш. Транзисторнинг параметрларини аниқлаш учун схема йиғилади. 1- расм 1- расм. Транзисторнинг кириш характеристикалари оиласини аниқлаш Аниқланган IБ ва UБЭ қийматларини 1- жадвалга киритамиз. Бу қийматлар асосида 2N2369A транзисторининг кириш характеристикалари оиласи графигини тузамиз.
